Jasa Seismic Downhole Test
Ketika spesifikasi proyek meminta profil Vs dan Vp terhadap kedalaman, pengujian downhole perlu direncanakan bersama kondisi lubang bor dan kebutuhan laporan.
Geosinergi melayani pengukuran pada lubang bor yang sudah disiapkan maupun paket pengeboran, persiapan lubang, dan pengujian. Kirim spesifikasi serta data bor untuk membahas lingkup pekerjaan.
Data apa yang diminta dalam kajian proyek Anda?
Vs adalah kecepatan gelombang geser, sedangkan Vp adalah kecepatan gelombang tekan. Profil keduanya membantu tim geoteknik menilai perubahan sifat elastik material terhadap kedalaman dan menyiapkan input analisis.
Spesifikasi meminta downhole seismic test
Sampaikan parameter, target kedalaman, interval, dan format laporan yang diminta. Lingkup akuisisi perlu mengikuti kebutuhan dokumen proyek agar data yang diserahkan dapat ditinjau oleh konsultan.
Kajian respons situs memerlukan profil kecepatan
Koordinasikan kedalaman investigasi dengan tim yang menyusun model tanah. Cakupan pengukuran perlu mewakili lapisan yang akan digunakan dalam analisis, termasuk ketika proyek meminta perhitungan Vs30.
Data bor perlu dilengkapi karakterisasi dinamik
Log bor, N-SPT, dan sampel membantu memahami lapisan tanah. Downhole melengkapi data tersebut dengan profil Vs/Vp. Penentuan parameter desain tetap mempertimbangkan gabungan hasil investigasi dan analisis geoteknik.

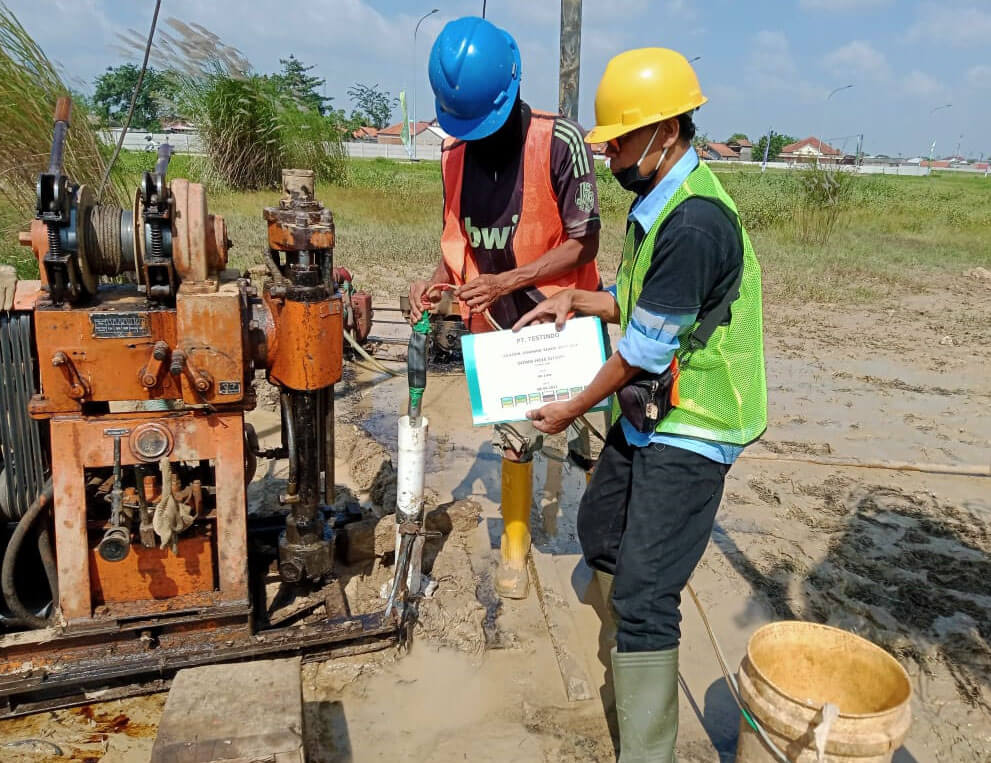

Periksa kesiapan lubang bor sebelum menjadwalkan pengujian
Kondisi lubang menentukan apakah sensor dapat mencapai kedalaman target dan memiliki kontak yang memadai untuk merekam gelombang. Diameter dalam casing, kondisi sambungan, serta grouting perlu diperiksa bersama log bor.
Lubang bor sudah tersedia
Kirim data konstruksi lubang, log bor, dan foto kondisi titik pengujian. Tim memeriksa kesesuaian sebelum menjadwalkan akuisisi. Jika diperlukan persiapan tambahan, kebutuhan tersebut dibahas terlebih dahulu.
Paket pengeboran dan downhole
Persiapan casing dan grouting direncanakan sejak awal. Apabila proyek juga memerlukan SPT Boring dan pengambilan sampel, masukkan kebutuhan itu saat menentukan lingkup paket.
Data yang perlu diperiksa
- Jumlah dan posisi lubang, log bor, serta kedalaman yang dapat diakses.
- Diameter dalam, material, dan kondisi casing; catatan grouting di sekitar casing.
- Kondisi air, potensi sumbatan, dan informasi kondisi lubang setelah pengeboran.
- Akses peralatan, ruang untuk sumber gelombang, serta aktivitas yang dapat menimbulkan gangguan getaran.
Spesifikasi persiapan dan penerimaan lubang disepakati berdasarkan konfigurasi alat serta kebutuhan pengujian. Membahasnya sebelum mobilisasi membantu menghindari penjadwalan ulang karena lubang belum siap.

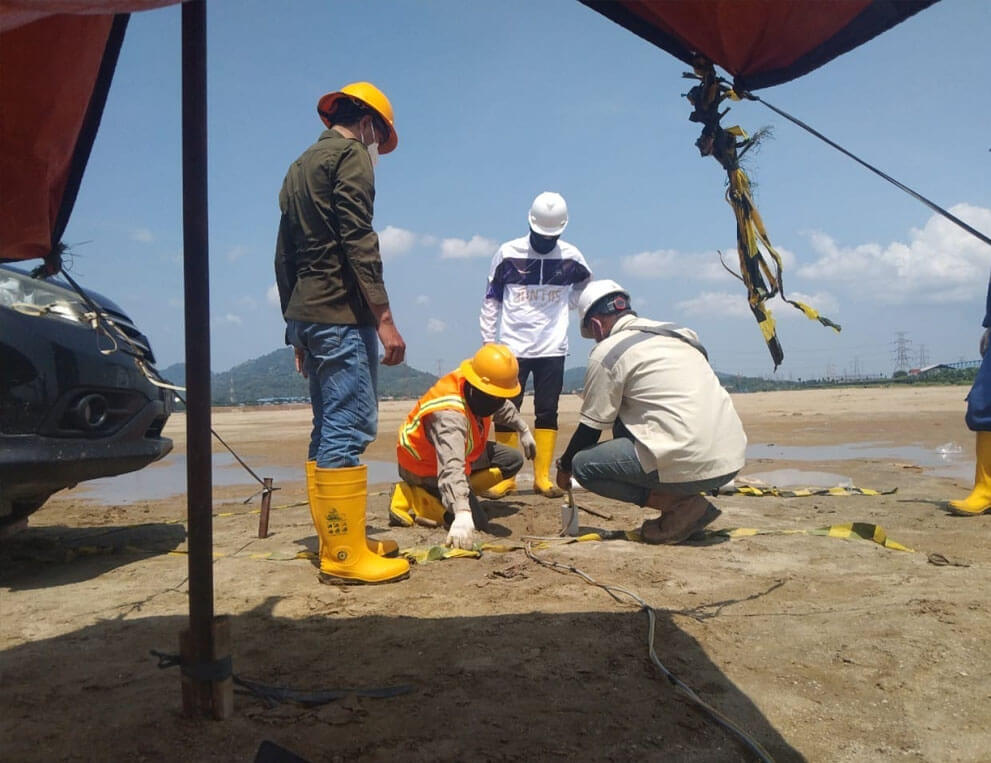

Dari persiapan titik hingga pemeriksaan rekaman
Sumber gelombang ditempatkan di permukaan dan penerima diturunkan ke kedalaman yang disepakati. Waktu tiba gelombang P dan S direkam untuk menyusun profil kecepatan terhadap kedalaman.
- Sepakati lingkup dan periksa lubang. Tentukan kedalaman, interval, parameter, serta output; periksa kesiapan titik sebelum pengukuran.
- Tempatkan sumber dan penerima. Catat posisi sumber, kedalaman penerima, dan konfigurasi akuisisi; pastikan kontak sensor memadai.
- Rekam dan periksa sinyal. Lakukan pengukuran pada interval yang disepakati. Evaluasi waktu tiba, konsistensi rekaman, dan gangguan sebelum melanjutkan titik berikutnya.
- Olah profil dan jelaskan kualitasnya. Susun Vs/Vp berdasarkan waktu tiba serta geometri pengujian; cantumkan kondisi yang memengaruhi interpretasi dalam laporan.
Rujukan metode: ASTM D7400/D7400M-26 — Standard Test Methods for Downhole Seismic Testing. Persyaratan proyek dan konfigurasi pengujian dibahas dalam lingkup pekerjaan.
Sepakati isi laporan yang akan dipakai konsultan
Profil kecepatan perlu disertai informasi akuisisi dan kualitas data agar konsultan dapat menilai penggunaannya dalam model tanah. Lingkup pelaporan mencakup:
| Isi laporan | Kegunaan |
|---|---|
| Konfigurasi dan cakupan pengujian | Posisi sumber, kedalaman penerima, interval, dan kondisi lubang untuk menelusuri cara data diperoleh. |
| Rekaman dan waktu tiba gelombang | Dokumentasi sinyal, penentuan waktu tiba, serta dasar pengolahan kecepatan. Format penyerahan data disepakati saat penawaran. |
| Tabel dan grafik Vs/Vp | Profil kecepatan terhadap kedalaman sebagai input karakterisasi dan analisis geoteknik. |
| Catatan kualitas dan interpretasi | Gangguan, cakupan data yang dapat diinterpretasikan, serta asumsi yang perlu diperhatikan saat menggunakan hasil. |
Jika proyek meminta Vs30: cakupan data harus memadai untuk mewakili seluruh 30 meter teratas. Perhitungannya menggunakan waktu rambat gelombang geser melalui lapisan tersebut, dengan memperhatikan ketebalan tiap lapisan. Kecukupan data dan asumsi dicantumkan dalam laporan.
Jika diperlukan parameter turunan: perhitungan modulus memerlukan data densitas yang sesuai. Analisis respons situs membutuhkan input dan model tambahan; kebutuhan ini dimasukkan sebagai lingkup tersendiri dalam penawaran.
Batas interpretasi: kondisi tanah lunak jenuh dapat membuat Vp terukur didominasi respons air. Kualitas kontak sensor, kondisi lubang, serta gangguan getaran juga perlu diperhatikan. Profil Vs/Vp menjadi input kajian; keputusan kapasitas fondasi dan desain memerlukan analisis geoteknik lanjutan.
Pilih metode berdasarkan parameter dan kondisi proyek
Downhole, MASW, dan SPT Boring memberi informasi yang berbeda. Gunakan spesifikasi pengujian serta kebutuhan analisis untuk menentukan metode atau kombinasi yang diperlukan.
| Metode | Parameter utama | Persiapan | Kebutuhan proyek |
|---|---|---|---|
| Seismic Downhole | Profil Vs/Vp dari waktu tiba gelombang. | Lubang bor siap uji dan ruang untuk sumber di permukaan. | Spesifikasi downhole atau profil kecepatan melalui lubang bor. |
| MASW | Profil Vs dari analisis dispersi gelombang permukaan. | Lintasan permukaan dengan konfigurasi sesuai target investigasi. | Profil Vs dari permukaan dan Vs30 jika cakupan data memadai. |
| SPT Boring | N-SPT, log bor, serta sampel sesuai lingkup. | Akses rig, pengeboran, dan pengambilan sampel. | Investigasi lapisan serta data geoteknik untuk desain fondasi. |
Untuk menggabungkan data lapangan, sampel, dan kebutuhan analisis, bahas lingkupnya melalui layanan Penyelidikan Tanah. Integrasi pengujian perlu direncanakan sejak awal agar persiapan lubang dan output saling mendukung.
Kirim data proyek untuk menentukan lingkup dan biaya
Biaya mengikuti jumlah lubang, kedalaman, interval pengukuran, persiapan, mobilisasi, dan kebutuhan pengolahan laporan. Status lubang perlu jelas agar penawaran mencakup pekerjaan yang diperlukan.
- Lokasi proyek, akses peralatan, dan jumlah titik pengujian.
- Target kedalaman serta interval pengukuran yang diminta.
- Status lubang: sudah tersedia atau memerlukan pengeboran; lampirkan log dan data casing jika ada.
- Spesifikasi pengujian, output laporan, kebutuhan Vs30 atau analisis tambahan.
- Target jadwal dan koordinasi dengan pekerjaan bor atau aktivitas lapangan lainnya.
Setelah data awal ditinjau, lingkup persiapan, akuisisi, pelaporan, serta jadwal dibahas bersama. Durasi mengikuti kesiapan lubang, jumlah pengukuran, dan kebutuhan pengolahan.
Kirim Data Proyek via WhatsApp
