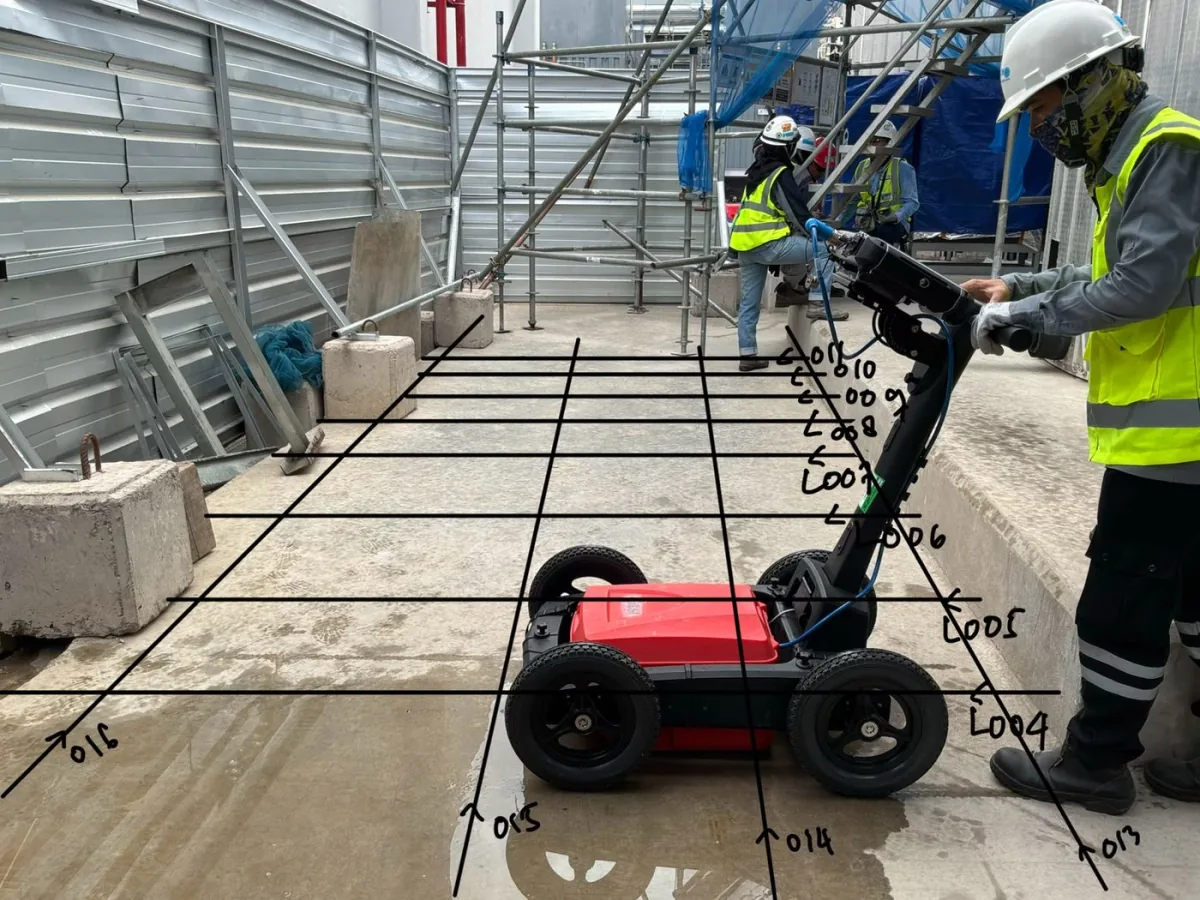

Foto pelaksanaan pemindaian GPR dengan anotasi grid dan nomor lintasan untuk menjelaskan susunan jalur survey.
As-built utilitas pabrik yang tidak lengkap dapat diperiksa dengan menggabungkan gambar tersedia, catatan maintenance, fitur utilitas yang terlihat, serta survey lapangan. Tim engineering kemudian membandingkan informasi tersebut untuk membedakan jalur yang sesuai, indikasi yang bergeser, dan area yang masih memerlukan verifikasi.
Kebutuhan ini sering muncul saat perluasan warehouse, penambahan jalur drainase, relokasi fasilitas, atau perubahan layout produksi. Pertanyaan awalnya adalah: bagian mana dari gambar yang masih dapat digunakan sebagai referensi, dan bagian mana yang belum cukup jelas untuk mendukung rencana pekerjaan?
Mengapa Gambar Utilitas Bisa Berbeda dari Kondisi Aktual?
As-built mencatat kondisi instalasi pada waktu tertentu. Setelah pabrik beroperasi, jaringan dapat mengalami penambahan cabang, pengalihan jalur, penggantian material, atau perbaikan setempat. Perubahan tersebut perlu dicatat agar gambar tetap mewakili kondisi fasilitas.
Ketidakpastian juga dapat berasal dari gambar tanpa ukuran pengikat, referensi posisi yang sudah berubah, revisi yang berbeda antarbagian, atau file yang hanya menunjukkan jalur rencana. Karena itu, periksa tanggal, nomor revisi, sumber dokumen, dan fungsi setiap gambar sebelum menggunakannya.
Catatan bahwa suatu jalur pernah dipasang tetap berguna. Namun, informasi mengenai posisi, kedalaman, material, dan status operasinya perlu dinilai secara terpisah. Tanda pada gambar tidak selalu menjawab seluruh pertanyaan tersebut.
Kumpulkan Referensi dari Engineering dan Maintenance
Mulai dengan batas area yang jelas, misalnya koridor perluasan warehouse sampai jalan internal. Tim facility dan maintenance dapat membantu mengumpulkan riwayat pekerjaan serta menunjukkan titik utilitas yang masih dapat dikenali.
| Sumber informasi | Kegunaan dalam pemeriksaan | Keterbatasan yang perlu dicatat |
|---|---|---|
| As-built dan gambar revisi | Referensi dugaan arah jalur, sambungan, dan titik akhir | Kelengkapan revisi, referensi posisi, dan ketelitian gambar dapat berbeda |
| Work order dan catatan maintenance | Menelusuri perbaikan, relokasi, atau penggantian pipa | Lokasi pekerjaan mungkin hanya dijelaskan secara umum |
| Informasi personel yang mengenal fasilitas | Menentukan area yang perlu diperiksa lebih dahulu | Ingatan perlu dibandingkan dengan bukti dan temuan lapangan |
| Manhole, valve, panel, dan pipa yang terlihat | Titik awal korelasi jaringan dengan permukaan | Sambungan di bawah tanah belum tentu mengikuti garis lurus |
| Hasil survey dan verifikasi terdahulu | Membandingkan posisi serta status temuan | Perlu diketahui tanggal, cakupan, metode, dan batas pemeriksaannya |
Jika beberapa dokumen berbeda, simpan masing-masing sebagai sumber yang dapat ditelusuri. Catat perbedaannya sebelum memilih informasi yang akan dibawa ke gambar pembaruan.
Peran GPR dan Locator dalam Memeriksa Dugaan Jalur
Georadar atau GPR (Ground Penetrating Radar) merekam pantulan gelombang elektromagnetik dari perbedaan material di bawah permukaan. Operator mengevaluasi radargram, yaitu rekaman pantulan sepanjang lintasan, lalu membandingkan indikasi pada lintasan lain untuk menelusuri kemungkinan jalur.
Pada jaringan konduktif, pipe atau cable locator dapat memberi informasi pelengkap. Pemetaan grid membantu melihat hubungan spasial pada area yang lebih kompleks; pendekatan ini dibahas dalam panduan utility locating dari Sensors & Software.
Untuk kemungkinan jalur non-logam, baca penjelasan deteksi pipa PVC dan HDPE dengan georadar. Material target, kondisi tanah, dan akses permukaan ikut menentukan rancangan pemeriksaannya.

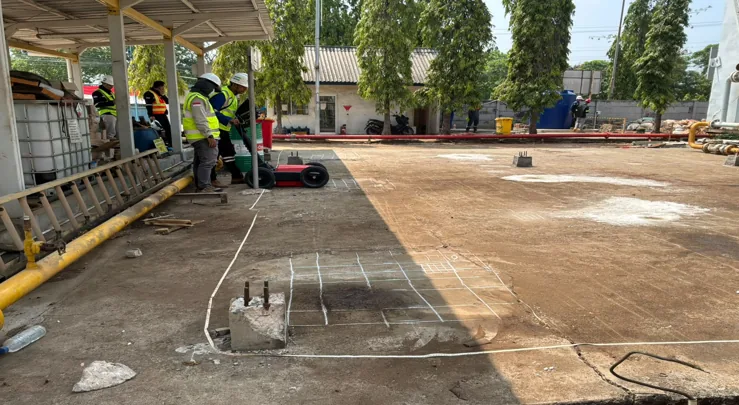

Tujuan survey perlu ditetapkan sebelum pengambilan data. Memeriksa dugaan satu jalur berbeda dari memetakan seluruh koridor. Untuk menyusun cakupan pekerjaan dan kebutuhan koordinasi fasilitas, gunakan panduan utility mapping untuk pabrik dan kawasan industri.
Bandingkan Temuan dengan Gambar yang Tersedia
Hasil akan lebih mudah dibandingkan jika gambar dan survey menggunakan referensi posisi yang dapat dikenali kembali. Referensi dapat berupa titik tetap fasilitas atau sistem koordinat yang disepakati dalam lingkup pekerjaan.
Saat melakukan review, catat:
- nomor gambar dan revisi yang digunakan;
- referensi posisi serta batas area yang diperiksa;
- kesesuaian atau perbedaan dugaan jalur dengan indikasi lapangan;
- sumber informasi untuk penamaan setiap utilitas;
- area yang terhalang atau belum memperoleh data memadai;
- tindak lanjut untuk bagian jaringan yang masih belum jelas.
Satu pantulan belum cukup untuk menetapkan jalur utilitas. FHWA menjelaskan pentingnya korelasi beberapa lintasan dan verifikasi untuk meningkatkan keyakinan terhadap posisi serta kedalaman interpretasi.
Bedakan Informasi Terdokumentasi, Indikasi, dan Temuan Terverifikasi
Pada gambar kerja, tiga status berikut membantu pengguna memahami dasar setiap informasi:
- Terdokumentasi: jalur berasal dari gambar atau arsip yang disebutkan sumbernya; pemeriksaan lapangannya mungkin belum dilakukan.
- Indikasi survey: jalur ditafsirkan dari respons alat dan korelasi lapangan, dengan metode serta batas pemeriksaan tercatat.
- Terverifikasi pada titik tertentu: keberadaan atau atribut utilitas telah diperiksa dengan cara yang didokumentasikan pada lokasi tersebut.
Status ini merupakan cara praktis mencatat sumber informasi, bukan penetapan kelas mutu berdasarkan standar tertentu. Legenda dan istilahnya perlu disepakati oleh pengelola fasilitas.
Verifikasi pada satu titik juga tidak otomatis membuktikan seluruh panjang jalur atau status operasinya. Pada bagian yang belum diperiksa, pertahankan catatan ketidakpastian agar pengguna gambar dapat menilai kebutuhan tindak lanjut.
Skenario Ilustratif: Perluasan Warehouse
Misalnya, gambar lama menunjukkan pipa air melewati sisi warehouse, sedangkan catatan maintenance menyebut pernah ada pengalihan jalur. Survey menemukan indikasi linear pada koridor yang berbeda.
Tim engineering dapat menandai perbedaan itu sebagai temuan untuk ditelaah bersama maintenance. Nama utilitas dan statusnya tetap memerlukan korelasi tambahan.
Siapkan Catatan Pembaruan yang Dapat Digunakan Kembali
Pembaruan peta sebaiknya menyertakan tanggal, referensi posisi, sumber data, metode, batas area, status temuan, dan bagian yang belum diperiksa. Jika kedalaman dicantumkan, jelaskan apakah nilainya berupa estimasi atau hasil verifikasi pada titik tertentu.
Tentukan juga siapa yang menelaah hasil, menyetujui revisi, dan menyimpan dokumen untuk tim operasi serta kontraktor. Survey menyediakan masukan lapangan; pengesahan revisi gambar mengikuti pengelolaan dokumen fasilitas.
Panduan hasil survey georadar menjelaskan pilihan marking, peta, radargram, dan laporan yang dapat mendukung proses tersebut.
Checklist informasi awal:
- gambar terbaru yang tersedia beserta riwayat revisi;
- catatan perubahan instalasi dan PIC maintenance;
- batas area serta tujuan pemeriksaan;
- foto permukaan dan titik utilitas yang terlihat;
- jenis jaringan yang diperkirakan ada;
- format hasil dan referensi posisi yang dibutuhkan;
- aturan akses serta rencana waktu pemeriksaan.
Pertanyaan yang Sering Diajukan
Apakah gambar lama masih berguna?
Ya. Gambar lama membantu menentukan dugaan jalur dan area pemeriksaan. Catat sumber serta revisinya, kemudian bandingkan dengan perubahan fasilitas dan informasi lapangan yang tersedia.
Apakah GPR langsung menghasilkan as-built terverifikasi?
GPR menghasilkan data dan interpretasi bawah permukaan. Pembaruan as-built memerlukan penggabungan sumber informasi, pencatatan status temuan, serta review dokumen oleh pihak yang bertanggung jawab di fasilitas.
Bagaimana jika temuan berbeda dari gambar?
Catat lokasi dan bentuk perbedaannya, periksa kembali referensi posisi, lalu telaah bersama pemilik jaringan dan maintenance. Tentukan pemeriksaan tambahan sebelum mengubah nama, jalur, atau status utilitas pada gambar resmi.
Informasi apa yang perlu disimpan setelah survey?
Simpan peta, referensi posisi, tanggal, metode, sumber penamaan utilitas, estimasi kedalaman jika tersedia, bukti verifikasi, dan catatan area yang belum diperiksa. Data ini membantu review maupun pembaruan berikutnya.
