Pentingnya Soil Investigation Sebelum Instalasi Helical Pile dan Ground Screw

Sampel tanah dan batuan dalam core box untuk pemeriksaan material hasil pemboran.

Rencana pemasangan bangunan modular atau struktur panel surya sering menempatkan kecepatan pekerjaan pondasi sebagai prioritas. Helical pile dan ground screw menjadi pilihan yang dipertimbangkan karena dipasang dengan cara diputar ke dalam tanah. Namun, panjang elemen, kebutuhan alat, dan kemampuan pondasi menerima beban tetap bergantung pada kondisi bawah permukaan.

Sebagai ilustrasi, tim proyek sudah meminta penawaran berdasarkan panjang screw yang seragam. Setelah alat tiba, sebagian titik ternyata berupa timbunan, sedangkan titik lain mengandung material berbatu yang menghambat penetrasi. Tim kemudian perlu meninjau kembali asumsi desain dan metode pemasangan sebelum pekerjaan dilanjutkan. Perubahan tersebut ikut memengaruhi pengadaan serta jadwal.

Soil investigation sebelum instalasi membantu owner dan tim proyek memahami kondisi tanah yang perlu diperhitungkan dalam desain serta penawaran pekerjaan. Informasi ini menjadi dasar untuk menilai kesesuaian sistem pondasi, menyusun kebutuhan instalasi, dan merencanakan verifikasi hasil pemasangan.

Mengapa Helical Pile dan Ground Screw Tetap Memerlukan Data Tanah?

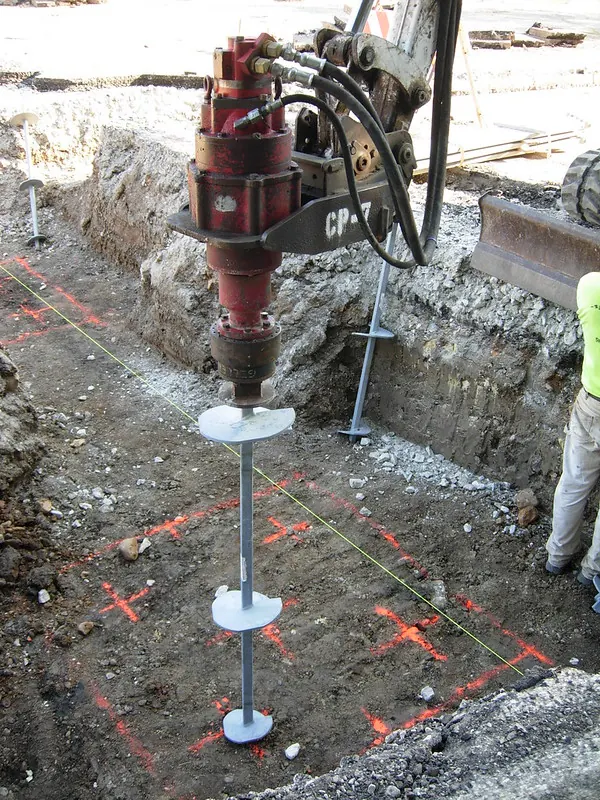

Helical pile umumnya memiliki batang baja dengan satu atau beberapa pelat heliks. Ground screw umumnya menggunakan badan berulir dengan bentuk yang mengikuti desain produknya. Keduanya dipasang dengan putaran, tetapi geometri, sambungan, cara menyalurkan beban, dan ketentuan pemasangannya dapat berbeda.

Istilah komersialnya juga dapat tumpang tindih. Pemilihan produk perlu melihat dokumen teknis sistem yang ditawarkan, bukan hanya nama atau anggapan bahwa salah satunya selalu untuk beban berat dan lainnya hanya untuk struktur ringan.

Dalam penjelasan teknis CHANCE/Hubbell tentang pemilihan helical pile, kondisi tanah dan beban struktur menjadi dua masukan utama. Keduanya berhubungan dengan konfigurasi tiang, kedalaman pemasangan, serta kebutuhan torque instalasi.

Untuk ground screw, panduan IronRidge juga menempatkan kondisi lokasi dan klasifikasi tanah sebagai masukan perencanaan. Kebutuhan laporan tanah spesifik atau load test mengikuti kondisi serta persyaratan proyek. Rujukan tersebut menjelaskan prinsip perencanaan produk; penerapannya tetap mengikuti desain dan ketentuan yang berlaku pada proyek Anda.

Kondisi Tanah Apa yang Memengaruhi Keputusan Pondasi?

Lapisan Pendukung dan Tanah Lunak di Bawahnya

Permukaan yang tampak padat belum menjelaskan susunan tanah pada kedalaman kerja pondasi. Tim perencana perlu memahami posisi, ketebalan, dan karakter lapisan yang akan menerima beban, termasuk keberadaan lapisan lebih lunak di bawahnya.

Informasi tersebut membantu mengevaluasi kedalaman elemen dan potensi penurunan. Menemukan lapisan yang memberi tahanan tinggi pada satu kedalaman belum cukup untuk menyimpulkan seluruh sistem pondasi sesuai bagi beban rencana.

Timbunan dan Perubahan Kondisi Antar Titik

Lahan bekas urugan dapat memiliki material serta tingkat kepadatan yang bervariasi. Pada struktur dengan banyak titik tumpuan, perbedaan kondisi ini perlu diperhitungkan karena respons pondasi dapat berbeda antarbagian.

Data dari satu titik atau lahan tetangga berguna sebagai referensi awal, tetapi perlu ditinjau keterwakilannya terhadap area proyek. Investigasi membantu mengurangi asumsi bahwa seluruh titik memiliki profil tanah yang sama.

Kerikil, Bongkah, dan Lapisan yang Sulit Ditembus

Hambatan penetrasi dapat memengaruhi pilihan alat, konfigurasi elemen, serta kelayakan metode pemasangan. Temuan material berbatu perlu dibahas bersama perencana dan penyedia sistem sebelum menetapkan tindakan seperti perubahan posisi atau metode bantu.

Lonjakan tahanan pemasangan perlu dievaluasi bersama data tanah dan catatan penetrasi. Temuan tersebut tidak otomatis membuktikan bahwa elemen sudah berada pada lapisan pendukung yang sesuai.

Muka Air Tanah dan Lingkungan Korosif

Muka air tanah merupakan bagian dari informasi kondisi lokasi. Pada pondasi baja, kebutuhan evaluasi korosi juga perlu dibahas, terutama untuk lingkungan pesisir, tanah agresif, atau lokasi dengan riwayat penggunaan lahan tertentu.

Pengujian seperti pH, resistivitas tanah, atau kandungan kimia tertentu dipilih sesuai kebutuhan penilaian durabilitas. Keberadaan air tanah saja tidak menetapkan tingkat korosi maupun umur layanan elemen.

Selain kondisi tanah, tim struktur perlu menyampaikan jenis beban yang relevan. Pondasi struktur panel surya, misalnya, dapat menerima gaya tarik akibat angin dan gaya lateral, sehingga evaluasinya perlu mencakup kondisi pembebanan tersebut.

Memilih Soil Investigation Sesuai Kebutuhan Proyek

Program investigasi dimulai dari pertanyaan desain: informasi apa yang belum tersedia, dan keputusan apa yang akan dibuat dari hasilnya? Metode, jumlah titik, serta kedalamannya kemudian disusun berdasarkan ukuran area, variasi tanah, beban, akses, dan kebutuhan perencana.

Sondir CPT dapat membantu membaca perubahan tahanan sepanjang kedalaman. SPT boring dipertimbangkan ketika identifikasi material, pengambilan sampel, atau pemeriksaan lapisan memerlukan data pemboran. Keduanya dapat saling melengkapi sesuai pertanyaan teknis proyek.

Pengamatan muka air tanah serta pengujian tambahan dibahas dalam lingkup investigasi. Tidak ada jumlah titik atau kedalaman tunggal yang cocok untuk semua instalasi helical pile dan ground screw. Data lama juga dapat digunakan apabila mutu, lokasi, kedalaman, dan relevansinya telah ditinjau perencana.

Apakah Torque Instalasi Sudah Cukup untuk Memastikan Kapasitas?

Torque menunjukkan tahanan putar selama pemasangan. Pada sistem helical pile tertentu, korelasi torque dapat digunakan untuk membantu memperkirakan atau memverifikasi kapasitas aksial, dengan faktor dan ketentuan yang sesuai sistem tersebut.

Hubungan ini mempunyai batas penerapan. Geometri elemen, kondisi tanah, alat ukur, dan prosedur pemasangan perlu diperhatikan. Faktor korelasi suatu produk tidak dapat langsung dipindahkan ke seluruh ground screw atau sistem lain.

Nilai torque juga tidak otomatis menjawab seluruh pertanyaan tentang penurunan, kapasitas lateral, atau perilaku kelompok pondasi. Data investigasi, perhitungan desain, dan rekaman pemasangan perlu dibaca bersama.

Sebelum instalasi, sepakati pencatatan posisi, kedalaman, torque, kondisi penetrasi, dan penyimpangan dari rencana. Kebutuhan serta kriteria penerimaan load test ditentukan oleh tim perencana sesuai sistem dan beban yang dievaluasi. Pengujian tarik, tekan, atau lateral dipilih untuk menjawab kebutuhan tersebut; hasil satu jenis uji tidak otomatis mewakili semuanya.

Data Tanah Membantu Membandingkan Penawaran Secara Lebih Jelas

Penawaran pondasi akan lebih mudah ditelaah apabila asumsi teknisnya dinyatakan sejak awal. Dua harga per titik dapat mencakup panjang elemen, kemampuan alat, sambungan, kondisi tanah, dan pekerjaan verifikasi yang berbeda.

Dengan informasi tanah yang memadai, owner dapat meminta kejelasan tentang dasar pemilihan produk, kebutuhan tambahan panjang, penanganan hambatan, serta kondisi yang memicu review desain. Pembagian tanggung jawab antara penyelidikan tanah, perencanaan, pemasangan, dan pengujian juga lebih mudah disepakati.

Manfaatnya adalah ketidakpastian yang lebih terkelola. Investigasi tetap mempunyai keterbatasan cakupan, sehingga tidak menghapus seluruh kemungkinan perubahan di lapangan. Namun, keputusan pengadaan dapat dibuat dengan dasar yang lebih jelas daripada mengandalkan asumsi kondisi tanah yang belum diperiksa.

Diskusikan Kebutuhan Soil Investigation Sebelum Memesan Sistem Pondasi

Geosinergi menyediakan layanan penyelidikan tanah untuk membantu memperoleh data lapangan dan parameter geoteknik sesuai kebutuhan proyek. Lingkup sondir, boring, pengambilan sampel, uji laboratorium, serta laporan perlu diselaraskan dengan pertanyaan perencana dan kondisi akses.

Untuk pembahasan awal, siapkan lokasi dan site plan, jenis struktur, informasi beban yang tersedia, data tanah terdahulu, foto akses, serta target jadwal. Sertakan dokumen teknis helical pile atau ground screw yang sedang dipertimbangkan bila sudah ada. Beban yang belum final dapat disampaikan sebagai informasi yang masih menunggu konfirmasi tim struktur.

Data tersebut membantu menyusun lingkup investigasi dan keluaran laporan yang relevan. Penetapan sistem serta desain akhir pondasi tetap perlu dikoordinasikan dengan perencana dan penyedia sistem, dengan mempertimbangkan hasil investigasi maupun persyaratan verifikasi instalasi.
